EKG křivka #63

Pěkná EKG křivka, vlastně dvě. Dvanácti svod a strip. Pokusíte se ji popsat?
Z anamnézy: muž, 75 roků, 2 hodiny cítí bolet na hrudi a hůře se mu dýchá.

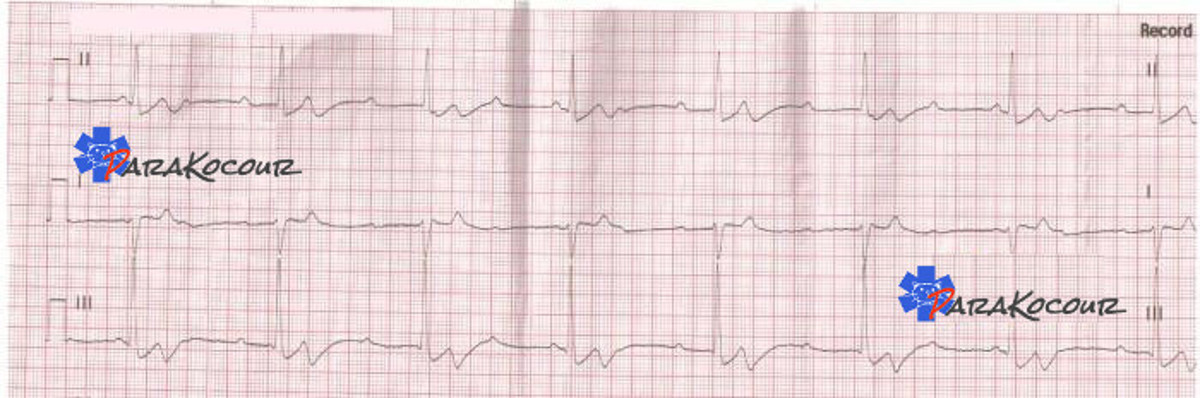

EKG křivka - končetinové svody
Křivka EKG - 12-svod
Svod II s označenými P vlnami

Stručně k popisu:
  • vidíme vlny P na obr. 3 jsou vyznačeny červeně. Vlny P nemají nemají žádný vztah ke komplexům QRS a vyskytují li se před ním, tak zela náhodně. Vidíme je ve vlně T, nebo i v komplexu QRS
  • Komplexy QRS jsou hraniční - 0.12 pacemaker bude někde pod Hisovým svazkem, ale ne příliš hluboko.
  • Frekvence komplexů QRS je 40/min, vlny P mají frekvenci kolem 75/min
  • Můžeme říci, že jak vlny P, tak i kompley QRS jsou pravidelné
  • Na 12-svodovém záznamu jsou pak patrné elevace S-T úseku ve II, III a aVF (svody sledující spodní stěnu) a deprese S-T ve aVL (hlavní zrcadlový svod pro spodní stěnu), I, v prekordiálních svodech. Jde tedy o AIM spodní stěny.
